Rodillo de carga
Rodillo de acero para el tramo cargado. Rodamientos sellados y ejes mecanizados.
Inicio / Productos / Fajas transportadoras y accesorios
Fajas transportadoras y accesorios
Fajas planas, en artesa, inclinadas y portátiles, con rodillos, estaciones, camas de impacto y poleas fabricados en nuestra planta.
Una faja para cada aplicación
Dimensionamos la faja a partir del material, la capacidad en toneladas por hora, la longitud y el desnivel del recorrido. Entregamos memoria de cálculo con potencia, tensiones y selección de banda.

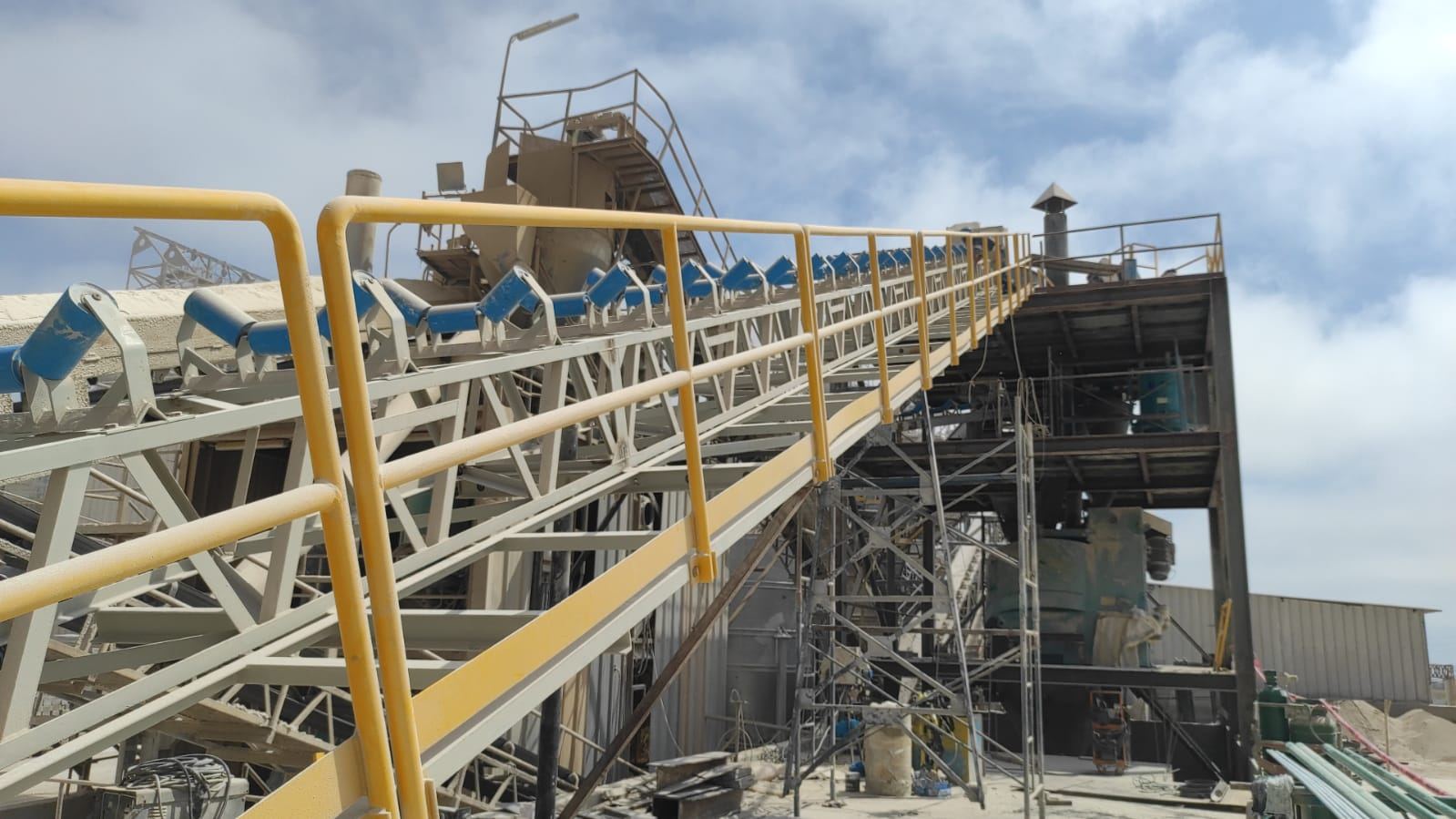

- Minería: mineral chancado, arena, relaves y material abrasivo, con cubiertas resistentes al impacto.

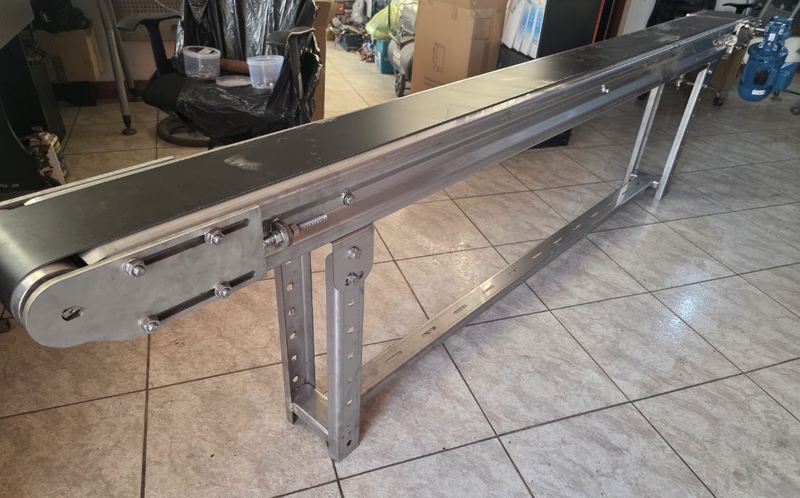

- Agroindustria y alimentos: granos, fertilizantes y alimentos, con bandas sanitarias y estructura de acero inoxidable.
- Portátiles: fajas sobre ruedas con ángulo regulable para carga y descarga de camiones y almacenes.
- Inclinadas: bandas de nervios (chevron) según el ángulo de subida.
| Ancho de banda | 400 a 1 200 mm |
|---|---|
| Ángulo de artesa | Plana, 20°, 35° y 45° |
| Tipo de banda | Textil EP y cable de acero ST |
| Diámetro de rodillos | 89, 102, 127 y 152 mm |

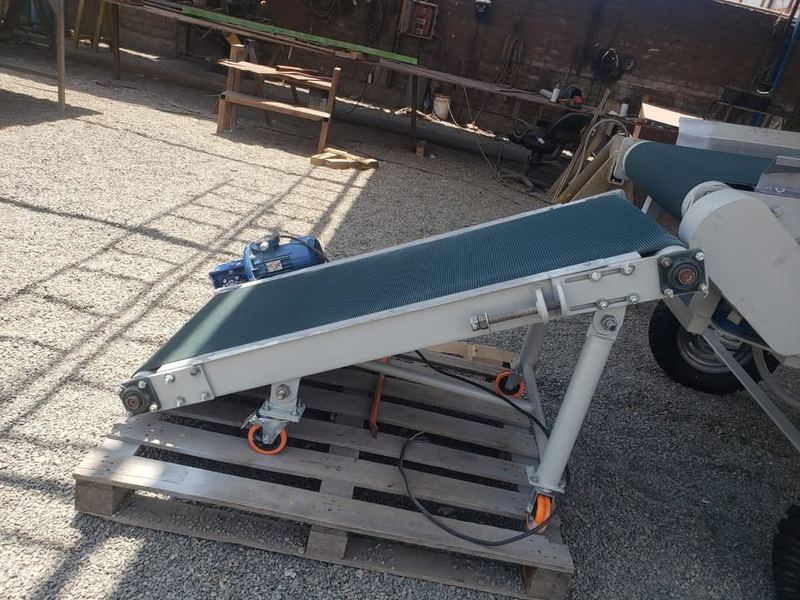

| Accionamiento | Motorreductor directo o con transmisión, con variador opcional |
| Estructura | Acero A36 / A572 o acero inoxidable, con pintura epóxica |
| Normas de diseño | CEMA y DIN 22101 |
Valores de referencia. Otras dimensiones a pedido.

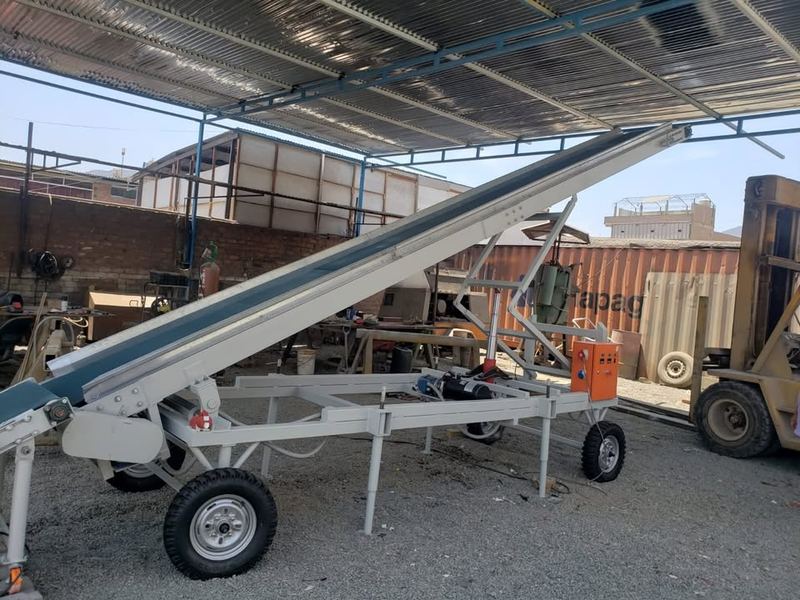

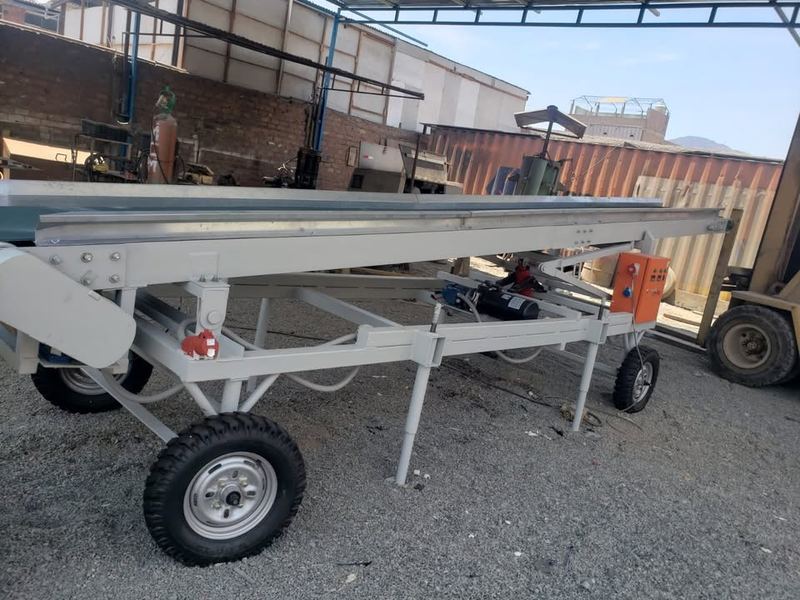

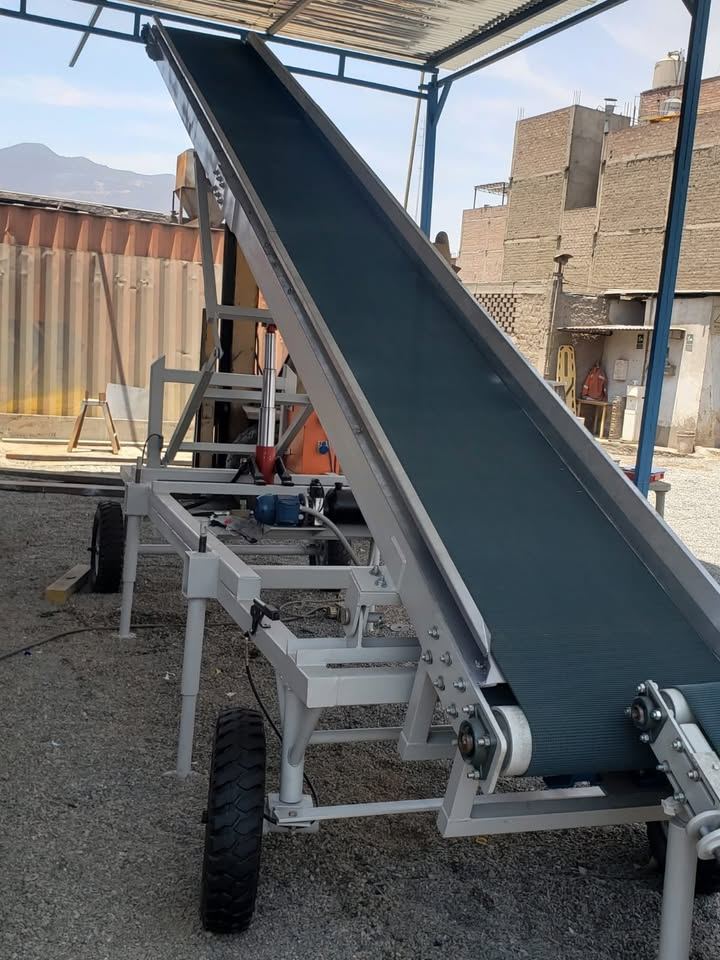

Fajas portátiles e inclinadas

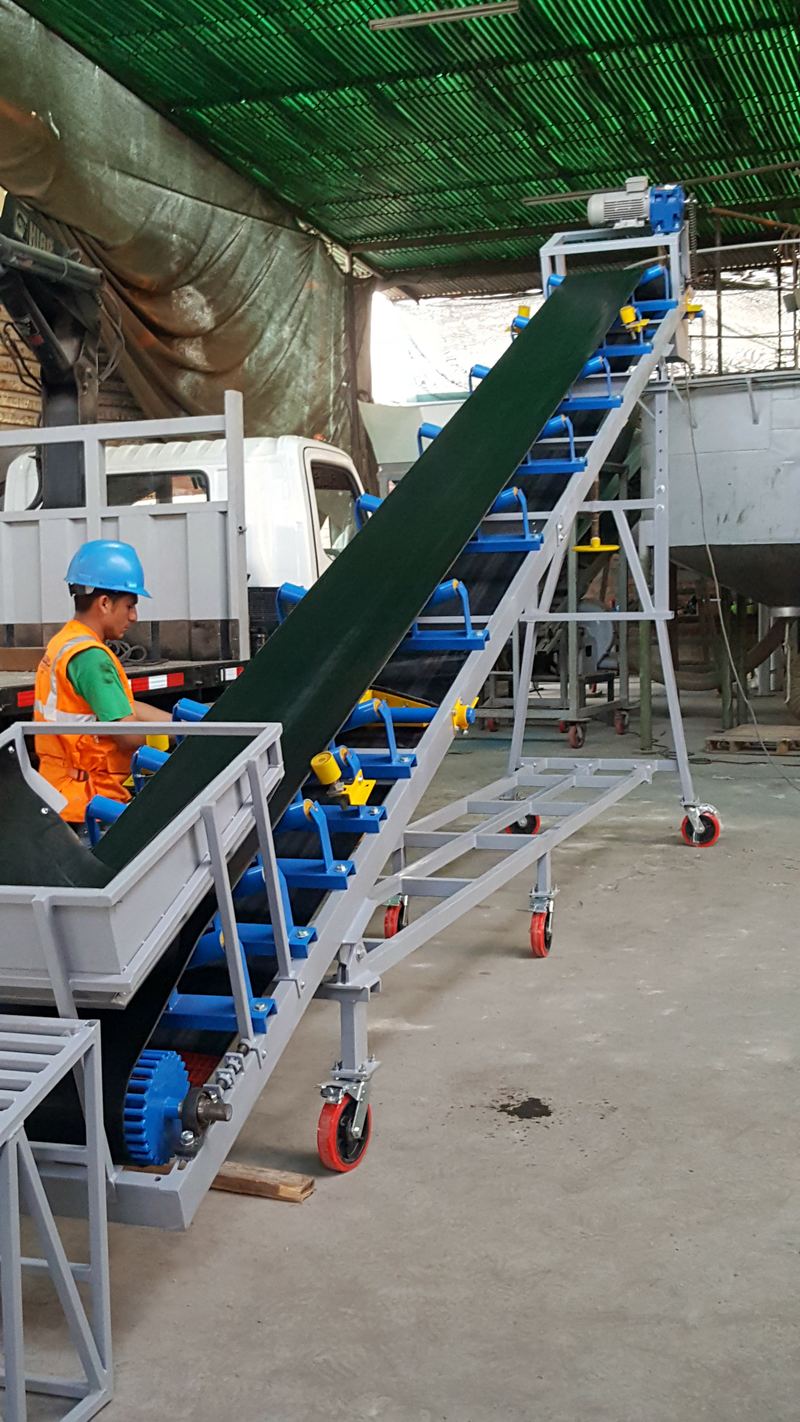

Equipos sobre ruedas con elevación regulable, tablero eléctrico y tolva de alimentación, fabricados completos en planta.
Accesorios para fajas
Fabricamos y suministramos componentes de reemplazo para fajas propias y de otros fabricantes. Envíenos la medida o una foto del componente.
Rodillos
Rodillo de impacto
Anillos de caucho que absorben el golpe en zonas de descarga.
Rodillo de HDPE
Cuerpo de polietileno de alta densidad: liviano, no se oxida y reduce ruido.
Rodillo de UHMW-PE
Polietileno de ultra alto peso molecular para materiales abrasivos o corrosivos.
Rodillo de retorno simple

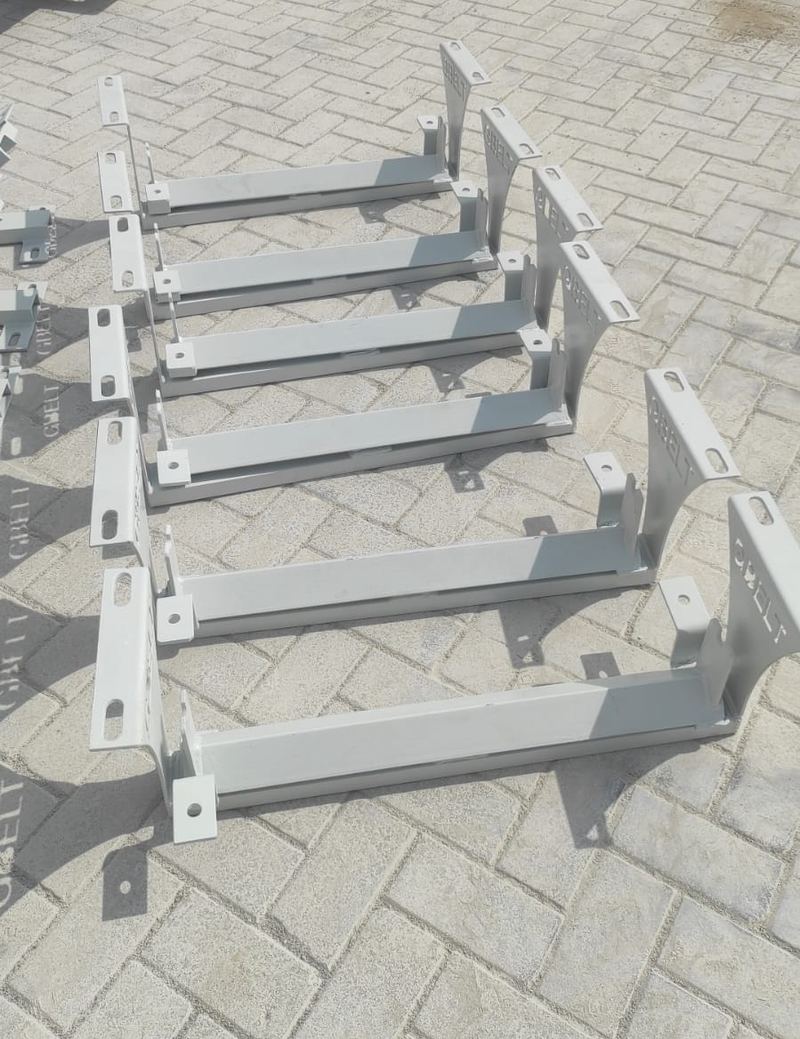

Soporta la banda en el tramo de retorno. En la foto, bastidores de retorno fabricados por GBELT.
Rodillo de retorno autolimpiante
Con discos o espiral que evitan la acumulación de material pegajoso.
Rodillo garland
Rodillos articulados unidos por eslabones, para zonas de alta carga.
Componentes de rodillo
Rodamientos, sellos laberínticos y tapas para rodillos de Ø60, 76, 89 y 108 mm.
Estaciones para rodillos

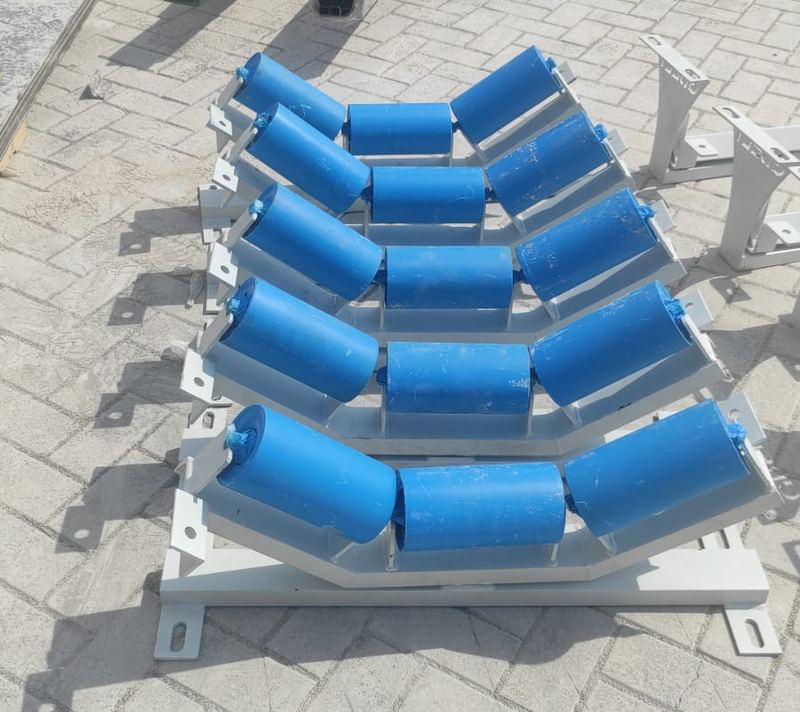

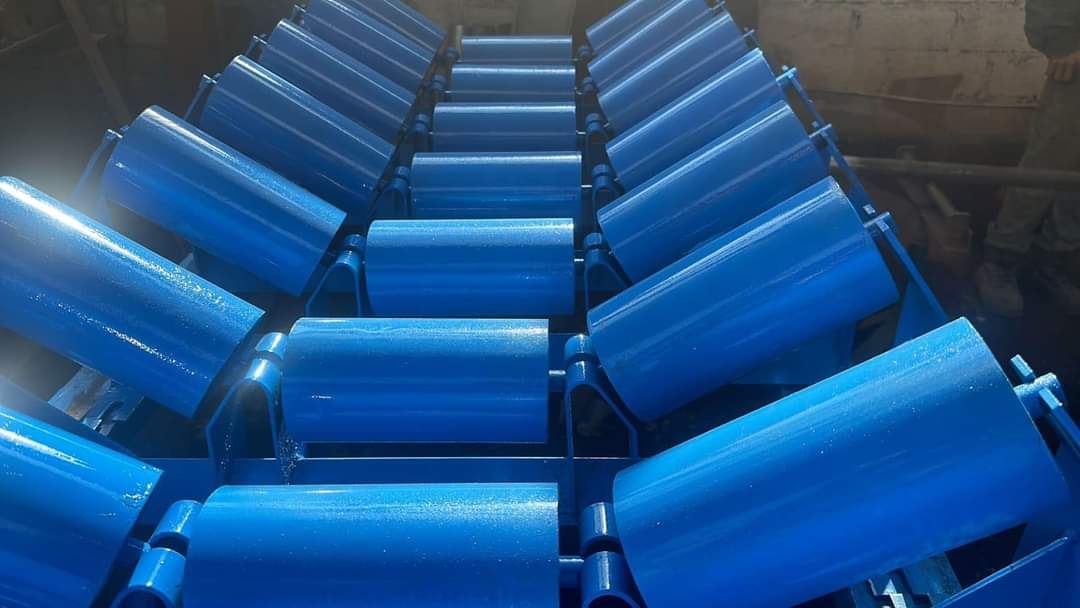

Estación de carga simple
Tres rodillos en artesa a 20°, 35° o 45° sobre bastidor soldado.
Estación de carga de impacto
Rodillos de impacto con bastidor reforzado para zonas de descarga.
Estación autoalineante de carga
Pivota para corregir el desvío de la banda en el tramo cargado.
Estación autoalineante de retorno
Corrige el desvío de la banda en el tramo de retorno.
Estación de retorno en V
Dos rodillos en V que centran la banda en el retorno.
Estación de rodillo descentrado
Rodillo central desplazado para reducir el espacio entre rodillos.
Bastidor para rodillos garland
Soporte con ganchos para montar y retirar rodillos garland rápidamente.
Camas de impacto

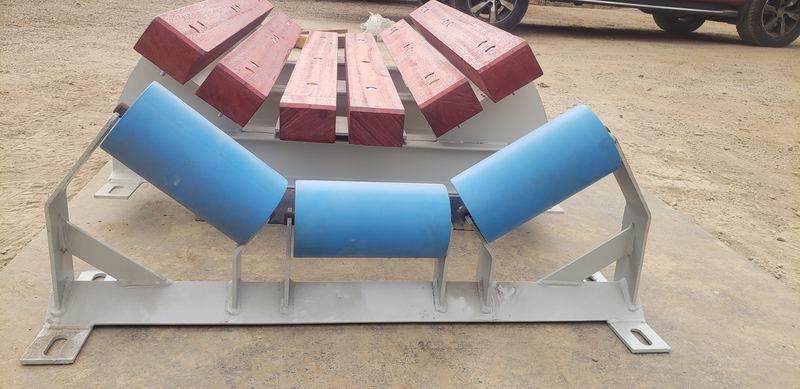

Cama de impacto
Barras de impacto sobre bastidor que reemplazan a los rodillos en la zona de carga y protegen la banda.

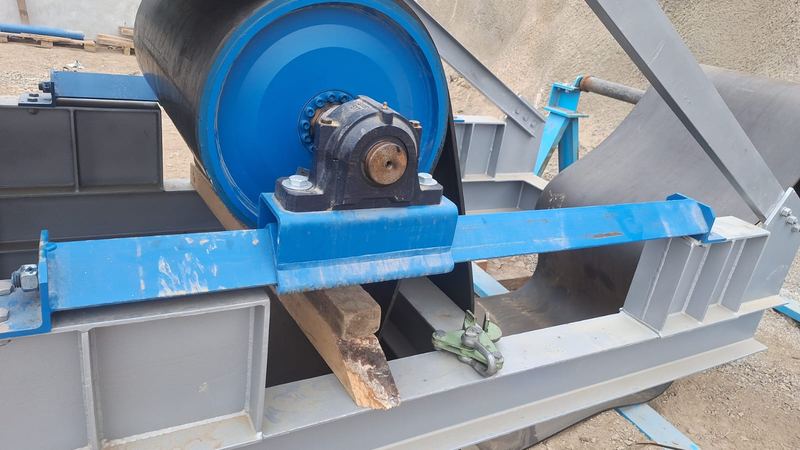

Poleas

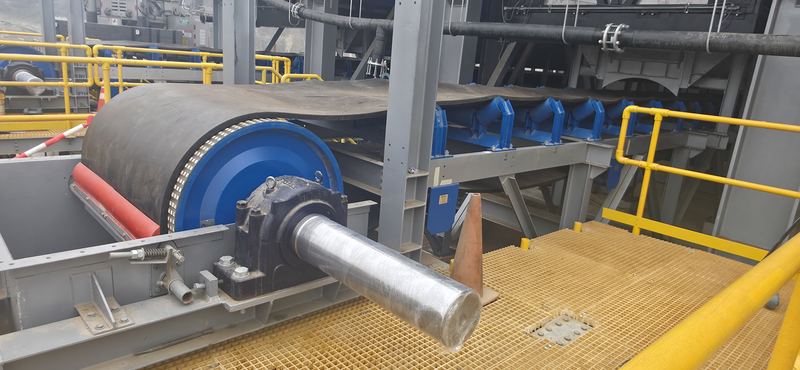

Polea motriz
Polea de accionamiento con recubrimiento de caucho para mejorar el agarre de la banda.
Polea de cola
Polea de retorno en el extremo de alimentación, montada sobre bastidor con tensor.
Calculadora de capacidad de faja
Estime cuántas toneladas por hora transporta una faja en artesa. El cálculo usa la sección de carga según ISO 5048 y es una referencia preliminar; el diseño final lo confirma nuestra memoria de cálculo.
